Grundlagen der Kühlkörper-Berechnung
Ein Technischer Überblick
Die Auslegung eines Kühlkörpers ist eine zentrale Aufgabe im thermischen Design elektronischer Systeme.
„Elektronische Bauelemente erzeugen während des Betriebs Verlustleistung, die in Form von Wärme an die
Umgebung abgeführt werden muss“, so Oliver Fröhler, JUNIOR Kühlkörper GmbH, Plettenberg.
„Wird dieser Wärmeabtransport nicht sichergestellt, können unzulässige Temperaturen erreicht werden, die
die Funktionsfähigkeit und Lebensdauer elektronischer Komponenten beeinträchtigen.“
Thermisches Widerstandsmodell und Rth-Wert
Das thermische Verhalten wird häufig durch ein serielles Netzwerk aus verschiedenen Wärmewiderständen beschrieben:
dem Übergang von der Sperrschicht zum Gehäuse, dem Widerstand zwischen Gehäuse und Kühlkörper sowie dem Widerstand
vom Kühlkörper zur Umgebung. Der resultierende Gesamtwärmewiderstand bestimmt den Temperaturanstieg bei gegebener
Verlustleistung.
Bedeutung der Strahlungsfläche und Geometrie
Die Wärmeabgabe erfolgt über Leitung, Konvektion und Strahlung. Die Größe der verfügbaren Oberfläche spielt eine
wesentliche Rolle für die Effizienz des Wärmeübergangs. „Faktoren wie Material, Lamellengeometrie und
Oberflächenbeschaffenheit beeinflussen das thermische Verhalten des Kühlkörpers“, erklärt Fachmann Oliver Fröhler.
Wärmeübergangskoeffizient und Zwangsbelüftung
Fröhler weiter: „Der Wärmeübergangskoeffizient beschreibt die Effizienz des konvektiven Wärmeabtransports.“

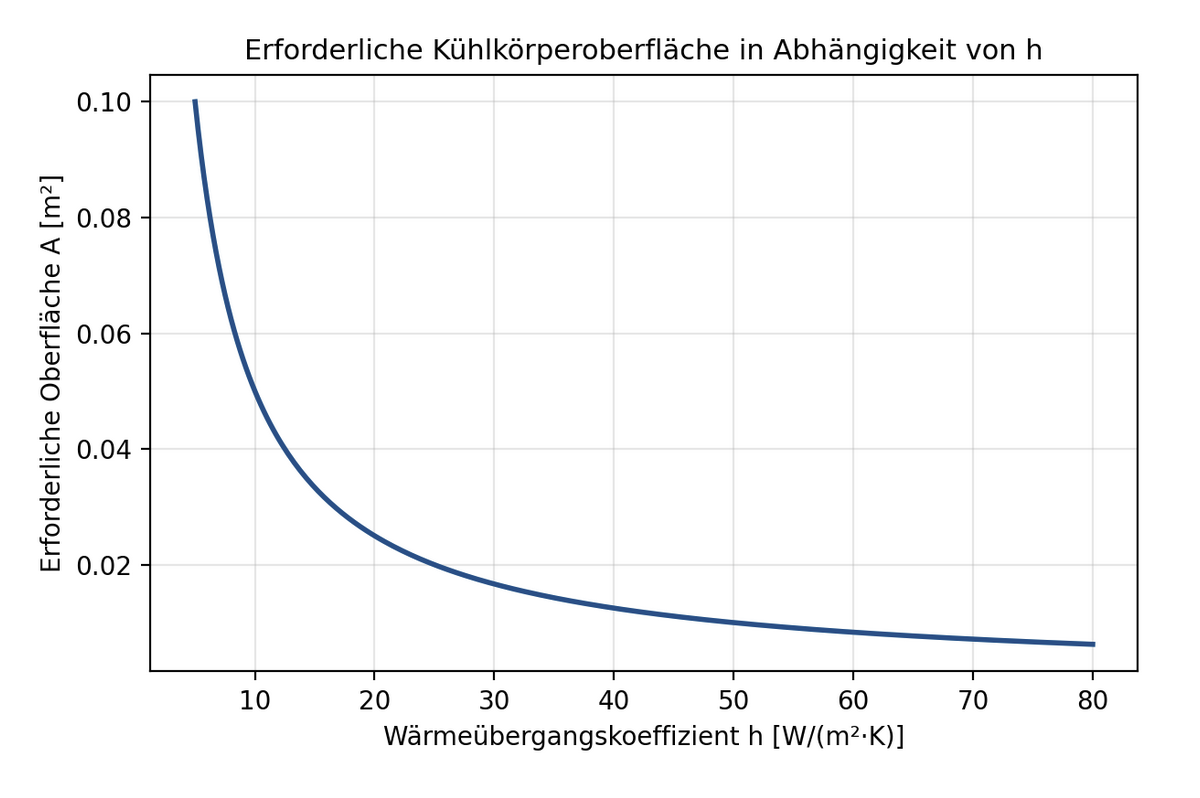

Bei natürlicher Konvektion ist dieser relativ gering. Durch Zwangsbelüftung, beispielsweise mit Lüftern, kann der
Wärmeübergang deutlich verbessert werden. Dies führt zu einer kleineren erforderlichen Oberfläche für denselben
Temperaturhub.
Vorgehensweise bei der Auslegung
Die Auslegung umfasst typischerweise die folgenden Schritte:
- Ermittlung der maximal zulässigen Bauteiltemperaturen
- Bestimmung der Verlustleistung in relevanten Betriebsszenarien
- Berechnung des erforderlichen Wärmewiderstands
- Auswahl oder Entwurf eines geeigneten Kühlkörperprofils
- Bewertung der Einbausituation und möglicher Luftströmungen
- Validierung durch Messungen oder Simulationen
Fazit:
„Eine fundierte Kühlkörperauslegung kombiniert thermisches Grundlagenwissen mit praktischen Abwägungen zu Geometrie,
Material, Kühlung und Einbaubedingungen. Eine systematische Vorgehensweise ermöglicht zuverlässige und effiziente
Lösungen für thermisch belastete elektronische Systeme“, erklärt Oliver Fröhler, JUNIOR Kühlkörper GmbH.
Grundlagen der Kühlkörperberechnung – Technischer Überblick
Die Auslegung eines Kühlkörpers ist eine zentrale Aufgabe im thermischen Design elektronischer Systeme. „Elektronische Bauelemente erzeugen während des Betriebs Verlustleistung, die in Form von Wärme an die Umgebung abgeführt werden muss“, so Oliver Fröhler, JUNIOR Kühlkörper GmbH, Plettenberg. „Wird dieser Wärmeabtransport nicht sichergestellt, können unzulässige Temperaturen erreicht werden, die die Funktionsfähigkeit und Lebensdauer elektronischer Komponenten beeinträchtigen.“
Thermisches Widerstandsmodell und Rth-Wert
Das thermische Verhalten wird häufig durch ein serielles Netzwerk aus verschiedenen Wärmewiderständen beschrieben: dem Übergang von der Sperrschicht zum Gehäuse, dem Widerstand zwischen Gehäuse und Kühlkörper sowie dem Widerstand vom Kühlkörper zur Umgebung. Der resultierende Gesamtwärmewiderstand bestimmt den Temperaturanstieg bei gegebener Verlustleistung.
Bedeutung der Strahlungsfläche und Geometrie
Die Wärmeabgabe erfolgt über Leitung, Konvektion und Strahlung. Die Größe der verfügbaren Oberfläche spielt eine wesentliche Rolle für die Effizienz des Wärmeübergangs. „Faktoren wie Material, Lamellengeometrie und Oberflächenbeschaffenheit beeinflussen das thermische Verhalten des Kühlkörpers“, erklärt Fachmann Oliver Fröhler.
Wärmeübergangskoeffizient und Zwangsbelüftung
Fröhler weiter: „Der Wärmeübergangskoeffizient beschreibt die Effizienz des konvektiven Wärmeabtransports.“
Bei natürlicher Konvektion ist dieser relativ gering. Durch Zwangsbelüftung, beispielsweise mit Lüftern, kann der Wärmeübergang deutlich verbessert werden. Dies führt zu einer kleineren erforderlichen Oberfläche für denselben Temperaturhub.
Vorgehensweise bei der Auslegung
Die Auslegung umfasst typischerweise die folgenden Schritte:
- Ermittlung der maximal zulässigen Bauteiltemperaturen
- Bestimmung der Verlustleistung in relevanten Betriebsszenarien
- Berechnung des erforderlichen Wärmewiderstands
- Auswahl oder Entwurf eines geeigneten Kühlkörperprofils
- Bewertung der Einbausituation und möglicher Luftströmungen
- Validierung durch Messungen oder Simulationen
Fazit:
„Eine fundierte Kühlkörperauslegung kombiniert thermisches Grundlagenwissen mit praktischen Abwägungen zu Geometrie, Material, Kühlung und Einbaubedingungen. Eine systematische Vorgehensweise ermöglicht zuverlässige und effiziente Lösungen für thermisch belastete elektronische Systeme“, erklärt Oliver Fröhler, JUNIOR Kühlkörper GmbH.
